| 类型 : | 支座 | 型号 : | qz |
| 产品等级 : | 优 | 形状 : | 按图纸定制 |
| 材质 : | 铸钢 钢结构 | 品牌 : | 迈威 |
| 是否进口 : | 否 | 货号 : | 0085 |
| 系列 : | 球铰 | 是否定制 : | 是 |

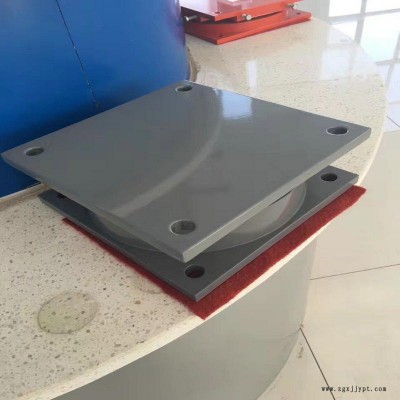

QZ系列球型支座
QZ系列球型支座是由上支座板、下支座板、球形板、四氟滑板（F4、球面四氟板）及橡胶挡圈组成的一种特殊盆式橡胶支座产品。它将盆式支座中的橡胶板改为球面四氟板因而得名,由于QZ球型支座中间钢板及底盆亦相应地改成球面，减小了摩擦系数。其位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向位移，可以制成球形单向活动支座和固定支座。通过球形板和球面四氟板之间的滑动来满足支座转角的需要。
钢结构抗震球形支座各向转动性能一致，适用于弯桥、坡桥、斜桥、宽桥及大跨径桥，球形支座无承重橡胶块，特别适用于低温地区。
球形钢支座具有传力牢靠，转动灵敏的特点，它不但具备盆式橡胶支座承载力大，允许支座位移大等特性，而且能更好地顺应支座大转角的需求，与盆式支座相比具有下列特性：
1、QZ球型橡胶支座是经过支座的球面传力，不呈现力的缩颈现象，因而作用在混凝土上的反力比拟平均；
2、球形钢支座经过球面聚四氟乙烯板的滑动来完成支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角的央求，设计转角可达0.05rad.
3、球型橡胶支座各向转动性能分歧，适用于宽桥、曲线桥；
4、支座不用橡胶承压，不存在橡胶老化对支座转动性能的影响，特别适用于低温地域。
滑动钢支座
连廊滑动支座是应用在与主体结构相连接的连廊结构之中，支座可承受20%支座反力的水平力，当发生地震时，不锈钢板间滑动消能，然后阻尼橡胶产生阻尼耗能，使支座沿连廊纵横方向，均能产生减震消能作用。本产品有消能减震，柔性减震，刚性减震三道设防，可使连廊在地震，强风等自然灾害的作用下，不会发生破坏和塌落，保障人们的生命和财产安全。
滑动钢支座选用时应注意的事项
1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角，对于减震支座还应注意水平弹性刚度。
2、选用支座时应注意支座的类型，即双向活动型、单向活动型、固定型。
3、减震支座的约束方向都给以位移和刚度，是为了工程减震的需要。
DX连廊球铰支座 屋面QZ球铰支座
KGQZ抗震球铰支座平面滑动和转动磨擦阻力小。
防尘防水性能好，可保证磨擦副无腐蚀无污染。
设计寿命长,（按 100 年设计）
球铰支座支座材质为合金铸钢，充分满足工程寿命年限。
球铰支座适用范围：
因球铰支座优异的性能特点，现在大型体育场，商业中心，展览馆，减震支座具有良好的减震性能支座整体性能好,而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关与支座转角大小无关,球铰支座通过球面传力不会出现力的缩颈现象。车站，飞机场等大跨度空间建筑中的桁架，连廊，网架，人行天桥，钢结构，膜结构，钢屋盖，平台等钢结构以及公路桥梁建筑中已广泛推广和应用连廊球铰支座
球铰支座具备抗水平剪力的性能，保证水平受力时不脱落；
球,铰支座可满足水平位移要求；（单向滑动位移支座，双向 滑动位移支座）
