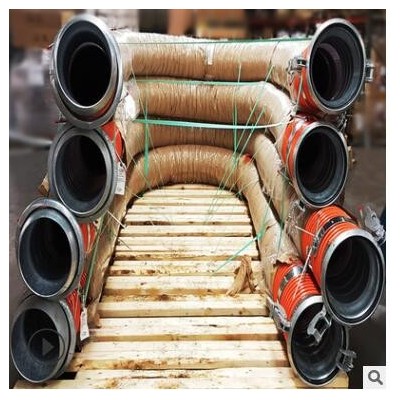

large diameter dredging hose

dredging hose 11

大口径钢丝胶管

内径（mm） 夹布层数

（层）

螺旋钢丝直径（mm） 管接头长度（mm） 胶管长度

公称尺寸 公差 尺寸 公差 尺寸（m） 公差（mm）

38 1.2 2 3 2.0 75 10 10 150

51 1.2 3 4 2.6 100 15 10 150

64 1.5 3 4 2.6 100 15 10 150

76 1.5 4 5 2.6 100 15 10 150

89 1.5 4 5 3.2 100 15 10 150

102 2.0 4 5 3.2 125 20 10 150

127 2.0 5 6 3.2 125 20 10 150

152 2.0 5 6 4.0 150 20 10 150

203 2.5 6 7 5.0 200 25 10 150
