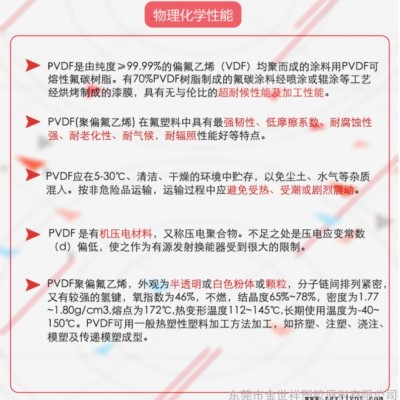

PVDF聚偏氟乙烯，外观为半透明或白色粉体或颗粒，分子链间排列紧密，又有较强的氢键，氧指数为46%，不燃，结晶度65%~78%，密度为1.77~1.80g/cm3,熔点为172℃,热变形温度112~145℃,长期使用温度为-40~150℃。
化学属性
1.物理性能:摩擦系数低，耐磨损;对人体无害，获准可与食品接触;
2.力学性能:良好的机械强度;氟塑料中高韧性;冲击强度和耐磨性能较好;
3.耐热性能:导热较差;可在-50℃～150℃范围内使用;在379℃下大量热分解;
4.燃烧性能:自熄性,阻燃,极限氧指数44%;
5.化学稳定性:只有发烟硫酸、强碱、酮、醚等少数化学品能使其溶胀或部分溶解
6.电性能:电性能优良;介电常数(60~106Hz)高达610~810;体积电阻率稍低;目前已发现的压电性强的聚合物;高度的绝缘性;
7.耐候性能:抗紫外线和耐老化性能;抗伽马射线辐射能力强;氟塑料一般耐辐射性较差，但PVDF却例外;对大多数气体与液体渗透力低;有防霉菌性能;
将拉伸过的PVDF树脂膜的两面用真空镀膜法蒸镀上1层金属膜后作为电极，常用的金属有铝、铜、银，镀层厚度约为0.1 um，再在强直流电场下极化，极化温度为80～100℃，极化场强度为500kV/cm，极化时间为30～60min，即可得到压电性较好的PVDF膜
