• 供货总量 : 不限
• 价格说明 : 议定
• 包装说明 : 不限
• 物流说明 : 货运及物流
• 交货说明 : 按订单

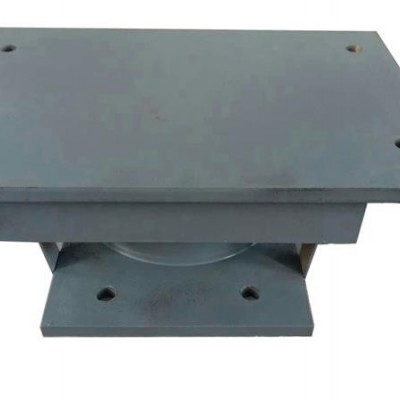

滑动抗震型球型支座传力可靠，转动灵活，万向球形支座型号全，它既具备盆式橡胶支座承载能力大，容许位移量大等特点，又能满足支座大转角的需要，与盆式橡胶支座相比具有下列特点：球型支座通过球面传力，不出现力的缩颈现象，作用在混凝土上的反力比较均匀。 滑动抗震型球型支座通过球面四氟板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及四氟板的摩擦系数有关，与支座的转角大小无关。因此特别适用于大转角的需要，设计转角可达0.05rad以上。滑动抗震型支座各向转动性能一致，适用宽桥、曲线桥、坡道桥、斜桥等。滑动抗震型支座不使用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。球型支座产品分类：按性能分类：a. 双向活动支座：具有竖向转动和纵向与横向滑移性能，代号为SX。

维修起来如此麻烦那是如造成裂缝的呢?

1、塑性收缩裂缝：塑性收缩是指混凝土在凝结之前，万向球形支座批发零售，表面因失水较快而产生的收缩。

2、干缩裂缝：干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥砂浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。

3、温度裂缝：温度裂缝多发生在大体积混凝土表面或温差变化较大地区的混凝土结构中。

4、沉陷裂缝：沉陷裂缝的产生是由于结构地基土质不匀、松软，或回填土不实或浸水而造成不均匀沉降所致;或者因为模板刚度不足，模板支撑间距过大或支撑底部松动等所致，特别是在冬季。

5、化学反应引起的裂缝：混凝土拌和后会产生一些碱性离子，这些离子与某些活性骨料产生化学反应并吸收周围环境中的水而体积增大，造成混凝土酥松、膨胀开裂。

桥梁问题关乎生命必须要提前做好预防，完善设计以及施工的管理，使结构更加坚固牢固。

QZ球型橡胶支座安装方法：

(1)QZ球型橡胶支座出厂时，应由厂家将支座调平，并拧紧连接螺栓，防止支座在运输和安装过程中发生转动和倾覆。QZ球型橡胶支座可安设计需要预设转角和位移，由施工单位在定货前提出预设转角和位移量的要求。生产厂家在装配时预先调整好。

(2)QZ球型橡胶支座安装前，施工单位要开箱检查支座及配件的相关资料；QZ球型橡胶开箱后不得任意转动连接螺栓和拆卸支座部件。

(3)当QZ球型橡胶支座安装采用螺栓栓接时，在下支座板四周用钢契块调整支座水平，并使下支座底板面高出桥墩顶面20～50mm，找出支座纵、横桥向的中心位置，大庆万向球形支座，使之符合设计要求。用环氧砂浆灌筑地脚螺栓和支座底面垫层。

(4)当QZ球型橡胶支座安装采用焊接连接时，应先将支座准确定位后，采取对称间断焊接的方法，将上、下支座板与梁体及墩台预埋钢板焊接，万向球形支座生产厂家，焊接时应防止烧shang支座和混凝土。

(5)QZ球型橡胶支座安装高度应符合设计要求，要保证支座平面的水平及平整，QZ球型橡胶支座支承平面四角高差不得大于2mm。

(6)在梁体安装完毕后，或现浇混凝土梁体形成整体并达到设计强度后，在张拉梁体预应力之前，应拆除上、下支座的连接钢板，以防止约束梁体的正常转动。

(7)拆除上、下支座的连接钢板后，检查支座的外观有无破损现象，并及时安装支座的外防尘罩。

(8)QZ球型橡胶支座在使用一年以后，应进行质量检查，清除支座周围的杂物和灰尘，并用棉丝仔细擦去不锈钢表面的灰尘

氟板的滑动!

-节球型支座的构造原理

的滑动能满

图6-1为球型支座的构造示意图。它有下支座凹板球冠衬

一致。

上支座

板、上支座滑板、聚四氟乙烯滑板(平面和球面各 块，以下简称

面处，用氧强

四氟板)及橡胶密 封圈和防尘罩等部件组成。

钢板表面平I

球冠衬板是球型支座的，它的平面部分开有镶嵌聚四氟

系数不超过

乙烯板的凹槽，用以固定平面四氟板。球面部分必须保证球面半

橡胶密I

径及球面度符合设计要求，通常球面度为球面四氟板直径的

面.影响支座

球型支

0.3%。球面表面镀以工作性铬层，其厚度约为80~ 100 μm。球

多向活动支明

面的加工精度将直接影响支座的转动性能。支座的转角通过球冠

约束支座的

衬板与球面四氟板之间的滑动来实现。球冠衬板通常可用Q233

钢板或ZG270-500制成.

球型支座构造示意图

大庆万向球形支座-万向球形支座批发零售-衡水丰垚(推荐商家)由衡水丰垚工程材料有限公司提供。大庆万向球形支座-万向球形支座批发零售-衡水丰垚(推荐商家)是衡水丰垚工程材料有限公司今年新升级推出的，以上图片仅供参考，请您拨打本页面或图片上的联系电话，索取联系人：郭森。
