按适用温度范围划分：a. 常温型支座：适用于-2560。耐寒型支座：适用于-4060，代号F 按竖向承载力分类，（即支座反力），分31级，即0.8MN、1.0MN、1.25MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4MN、5MN、6MN、7MN、8MN、9MN、10MN、12.5MN、15MN、17.5MN、20MN、22.5MN、25MN、27.5MN、30MN、32.5MN、35MN、37.5MN、40MN、45MN、50MN、55MN和60MN。

球铰支座，是由滑动板与弹性体组合支承圆形盆式组成，式才插入弹性体的下座板的槽内方如中间干板再用弹性体的密封，在中间钢板上面不知上座板并将花瓣的一部分突出埋入在中间钢板上的一种结构的构造。这类支座的活动着，是以上顶板的滑动来事项水平移动，采用密封的弹性体来完成的全方面的转动功能，双曲面球形支座加工定制，而固定的支座，则在中间钢板上部埋入互动板而直接与上丁板练成正替代，仅以密封弹性体的变形按成转动功能。在底盆的橡胶板顶面插入压缩环，木事是用以组织弹性体从下底盆式的周避与中间钢板的空隙被挤出。

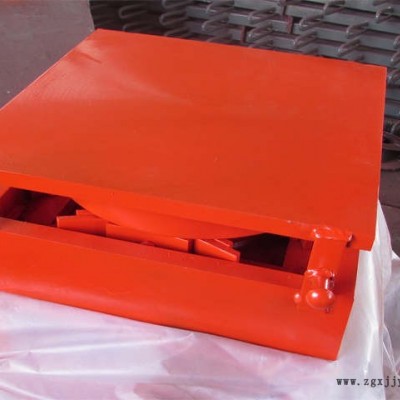

QZ型球形钢支座

QZ型球形钢支座主要技术性能?1、支座反力（坚向承载力）分为16级：??

??1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，双曲面球形支座，大于20000kN时单独设计加工。??2、支座设计转角分为?0.01?0.015和0.02rad。?3、支座设计位移量：??

??顺桥向：1000～2500KN，e=±50mm;3000～1000kN;e=±50mm，?±100mm和±150mm。???横桥向：采用DX多向活动支座，e=±20mm。???设计位移量根据工程需要可进行变更。??

4、支座设计摩擦系数在聚四氟乙烯板有硅脂润滑条件下，双曲面球形支座长期供应，应力为30Mpa左右时，取值如下：??

??常温（-25℃～+60℃）0.03；???低温（-40℃～+40℃）0.05?5、支座可承受的水平力：?

??纵向活动支座（ZX）横桥向水平力为支座反力的10%；固定支座（GD）承受水平力为支座反力的10%

支座安装时，先根据图纸的要求确定各个支座的安装位置。

?3．2?混凝土桥梁支座安装步骤及注意事项?

3．2．1?预留孔的留置?

预留孔必须按图纸要求施工，预留孔深度和直径必须大于支座套筒或底柱的预埋长度和直径，一般

直径和深度均大于60mm。?

?3．2?混凝土桥梁支座安装步骤及注意事项?

3．2．1?预留孔的留置?

预留孔必须按图纸要求施工，双曲面球形支座生产厂家，预留孔深度和直径必须大于支座套筒或底柱的预埋长度和直径，一般

直径和深度均大于60mm。?

3．2．2?墩台预处理?

3．2．2．1?凿毛墩台上表面，露出粗骨料并呈坚固不规则表面（铲凿的时候，应注意铲凿面不要出

现的凹凸不平，凹凸之差在20mm之内）。

?3．2．2．2?灌注部位的灰尘、杂物、油污等应清除干净，以保证灌浆料与基材面可靠黏结。根据气

候及现场情况对浇灌部位适当加以湿润，不应有明水存留。?

3．2．2．3?墩台支座设计位置处划出中心线（支座顺桥中心线必须与主梁中心线重合或平行?）?

3．2．2．4?放置楔形垫块?

3．2．3?支座就位?2．2．3．1?支座准备?

地脚螺栓及底柱安装：将地脚螺栓穿入底板地脚螺栓孔并旋入底柱内，底板上划出中心线

3．2．3．2?安放支座??

（1）支座对中：墩台支座设计中心线与支座底板中心线对齐；?

（2）支座调整：标高应符合设计要求；应注意两个方向的水平；其四角高差不得大于2mm。?3．2．3．3?支重力灌浆模板?：模板与垫石顶面应采取可靠措施，防止在重力灌浆时发生漏浆。模

板支设应大于支座底钢板10cm。?

3．2．3．4?重力灌浆?
