建筑钢结构球型支座，固定球形支座，单向（X向）活动铸钢支座

建筑钢结构球型抗拉支座就是提供一种既能承受水平力和压力、抵抗竖向拉力， 又能万向大位移水平滑动的万向拉压支座。

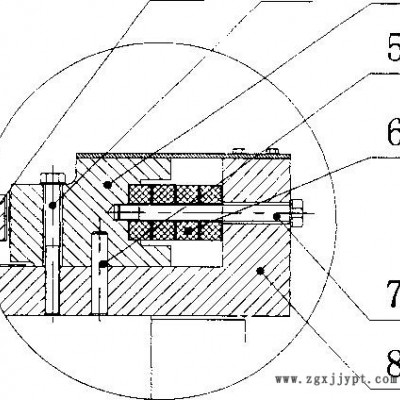

固定球形拉压支座：包括上支座板、球 面衬板和下支座板，球面衬板的顶面镶嵌有平面聚四氟乙烯滑板，下支座板的顶面镶嵌有 球面聚四氟乙烯滑板，上支座板的底部设置有顶部拉板，所述下支座板的底部设置有至少 一组底部拉板、抗拉板和位移板。

活动抗拉球形支座工作原理：所述的底部拉板、抗拉板和位移板的外型为圆形；所述的抗 拉板和位移板活动连接；所述的底部拉板和抗拉板之间、底部拉板和位移板之间分别设置 有不锈钢板和聚四氟乙烯滑板构成的摩擦副；所述底部拉板、抗拉板和位移板为两组以上， 上面一组的位移板和下面一组的底部拉板活动连接。

万向拉压支座与现有技术相比，下支座板的底部设置有多组 底部拉板、抗拉板和位移板，底部拉板、抗拉板和位移板的外型为圆形。这样，上支座板、球 面衬板和下支座板完成普通支座的转动，承受水平力和压力。当出现竖向拉力时，顶部拉 板与下支座板、每组底部拉板与抗拉板依次承受拉力，支座通过层层传递，将上拔力传给墩 台。当出现大位移水平滑动，上一组底部拉板在位移板上水平任何方向滑动位移，当这一组 位移到限位时，带动下一组滑移，支座通过层层传递，实现不同位移量。支座采用多层设计 后，在增加径向位移量时，其下层径向尺寸比上层只增加位移量。如果支座只采用一层结构 时，在位移量增加时，支座径向尺寸要比多层设计同位移量增加径向尺寸为位移量的2倍， 这样支座径向尺寸太大。采用多层设计后高度适当增加，减小径向尺寸，可节省支座用料， 降低成本。该支座在可抵抗竖向拔力的同时可实现万向大位移水平滑动。抗拉板和位移板 活动连接，上面一组的位移板和下面一组的底部拉板活动连接，方便支座的安装。底部拉板 和抗拉板之间、底部拉板和位移板之间分别设置有不锈钢板和聚四氟乙烯滑板构成的摩擦 副，可大大降低水平摩擦力。

球形支座的主要特点

球形支座的主要特点?

球形支座和盆式支座都是面接触受力形式的支座种类，九江球形支座，但它们是有区别的，主要表现在如下方面：?（1）?首先，球形支座和盆式支座都是通过面传递作用力，所以支座下的支撑面

上的应力比较均匀。?

（2）?球形支座是通过球冠形的钢衬板与接触的球面四氟滑板之间的滑动来满

足桥梁的转动要求，可灵活转动，并可完全释放弯矩，是理想铰。变形前后支座反力永远通国球心，可以释放弯矩。转动力矩只与钢衬板的球面半径有关，与支座的转角大小无关，因此球形支座的转动力矩小，目前球形支座的转角可做到0.06rad及以上，适用于大转角的桥梁支座。而盆式支座是通过盆中的橡胶板转动变形来适应梁体转角需要，由于橡胶的转动变形受橡胶板的直径，厚度和硬度的影响，双向滑动球形支座，也就是说支座转动时，随着支座转角的变化，中资路桥支座的力矩也相应发生变化，钢结构球形支座价格，而橡胶板的厚度有一定的限制，在橡胶板厚度受限制的条件下，盆式支座的设计转角一般为小于0.02rad。所以，盆式支座转动的适应范围和灵活性远不及球形支座。同时，球形支座各项转动性能一致，较适合于弯桥和宽桥的场合使用。?（3）?球形支座不使用橡胶承压，球形支座批发零售，所以不存在因橡胶老化变硬而影响支座的转动

功能问题，更适合低温地区桥梁工程上使用。

目前网架设计一般习惯把网架支座水平约束简化为弹性约束，国家规范对网架支座弹簧刚度的 取值没有严格的规定，不同的设计师对弹簧刚度的 理解千差万别，本文从力学基本概念入手，系统梳理各种支座形式下支座弹簧刚度取值的方法。

1. 当网架支座采用固定铰支座时。

此种情况下支座水平弹簧刚度即为下部支承结构对网架的水平约束刚度，下部结构对网架的水平 约束刚度应从整体模型中得到。用通用有限元软件

（比如 3d3s）建立网架和下部支承结构的整体模型，将网架和下部结构模型调试至整体指标、构件配筋、 挠度、裂缝、强度、稳定、长细比等均满足规范要求时，查看单工况下网架支座反力，然后删除下部结构， 将网架支座处加上弹性约束，弹簧刚度从

由计算结果对比可见采用两种不同软件所计算得出的数据均比较接近，同时亦满足了规范的要求， 从而保证了结构设计的可靠性和安全性。另外还在建筑底部几层外框密柱采用了型钢混凝土柱，以保证建筑有足够的延性和抗震能力。
