厂家(产地)	日本住友
牌号	E4008
加工级别	注塑级
特性级别	高刚性,增强级,高强度,阻燃级,耐高温
用途级别	通用级
销售方式	品牌经销
类型	标准料



产品参数

性能项目			试验条件[状态]	测试方法	测试数据	数据单位
物理性能		比重		ASTM D792	1.70	g/cm3;
		收缩率	流动	Internal Method	0.10	%
			流动	Internal Method	1.3	%
		吸水率	饱和	ASTM D570	0.020	%
		洛氏硬度	R 计秤	ASTM D785	91
机械性能		抗张强度	屈服	ASTM D638	150	MPa
		伸长率	断裂	ASTM D638	5.0	%
		弯曲模量	23°C	ASTM D638	12300	MPa
			200°C	ASTM D638	6300	MPa
		弯曲强度	屈服,23°C	ASTM D790	139	MPa
			屈服,200°C	ASTM D790	39.0	MPa
		剪切强度		ASTM D732	52.0	MPa
		泊松比		ASTM E132	0.49
		悬壁梁缺口冲击强度		ASTM D256	110	J/m
		无缺口悬臂梁冲击		ASTM D256	520	J/m
热性能		热变形温度	1.8 MPa, 未退火	ASTM D648	313	°C
		线形膨胀系数	流动: 150°C	Internal Method	0.000014	cm/cm/°C
			横向: 150°C	Internal Method	0.000052	cm/cm/°C
		导热系数		JIS R2618	0.57	W/m/K
电气性能		体积电阻率		ASTM D257	1.0E+15	ohm·cm
		介电常数	1 kHz	ASTM D150	4.50	V
			1 MHz	ASTM D150	3.90
		耗散因数	1 kHz	ASTM D150	0.018
			1 MHz	ASTM D150	0.034
		耐电弧性		ASTM D495	130	sec
		漏电起痕指数		IEC 60112	145
其它		UL 阻燃等级	0.300 mm, NC, BK	UL 94	V-O
		极限氧指数		JIS K7201	48	%



聚合物

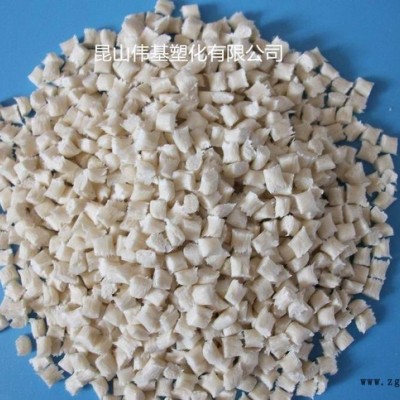

全称液晶高分子聚合物（Liquid Crystal Polymer），简称LCP。是80年代初期发展起来的一种新型高性能特种工程塑料。概述LCP是一类具有杰出性能的新型聚合物。LCP是包含范围很宽的一类材料：a、溶致性液晶：需要在溶液中加工；b、热致性液晶：可在熔融状态加工。**初工业化液晶聚合物是美国DuPont公司开发出来的溶致性聚对亚苯基对苯二甲酰胺（Kevlar®）。由于这种类型的聚合物只能在溶液中加工，不能熔融，只能用作纤维和涂料。以下内容只包括热致性LCP。LCP外观：米黄色（也有呈白色的不透明的固体粉末）；LCP密度：1.35-1.45g/cm³；。LCP制品液晶树脂的耐热性分类（低、中和高耐热型）类型 热变形温度/℃ ASTM分类日本分类 牌号举例低耐热 <177 Ⅰ型 Ⅲ型 Vectra® A430、Rodrun® LC3000中耐热177～243Ⅱ型Ⅱ型 Zenite® 6330、Vetra® A130、Novaccurate® E335G30、Sumikasuper® E7000、Rodrun®LC5000、Ueno LCP®1000高耐热 >243 Ⅲ型 Ⅰ型 Xydar® -930、Zenite®6130 Vectra® C130、Ueno LCP®2000、Titan LCP® LG431、Novaccurate® E345G30高耐热液晶聚合物的代表性质牌号 Xydar®G-930 Titan®LG431 Zenite®7130 Zenite®6130 Vectra®E130i Vectra®c130相对密度 1.60 1.63 1.66 1.67 1.61 1.62拉伸强度/MPa 135 139 145 150 165 159弯曲强度/MPa 172 170 174 170 221 214Izod缺口冲击强度/（J/m） 96 299 160 123 208 176热变形温度（1.82 MPa）/℃ 271 275 289 263 276 255LCP塑胶原料全称LIQUID CRYSTAL POLYMER，中文名称液晶聚合物。它是一种新型的高分子材料，在熔融态时一般呈现液晶性。这类材料具有优异的耐热性能和成型加工性能。聚合方法以熔融缩聚为主，全芳香族LCP多辅以固相缩聚以制得高分子量产品。非全芳香族LCP塑胶原料常采用一步或二步熔融聚合制取产品。连续熔融缩聚制取高分子量LCP的技术得到发展。拉伸强度和弯曲模量可超过发展起来的各种热塑性工程塑料。机械性能、尺寸稳定性、光学性能、电性能、耐化学药品性、阻燃性、加工性良好，耐热性好，热膨胀系数较低。2应用
⒈特性a、LCP具有自增强性：具有异常规整的纤维状结构特点，因而不增强的液晶塑料即可达到甚至超过普通工程塑料用百分之几十玻璃纤维增强后的机械强度及其模量的水平。如果用玻璃纤维、碳纤维等增强，更远远超过其他工程塑料。b、液晶聚合物还具有优良的热稳定性、耐热性及耐化学药品性，对大多数塑料存在的蠕变特点，液晶材料可以忽略不计，而且耐磨、减磨性均优异。c、LCP的耐气候性、耐辐射性良好，具有优异的阻燃性，能熄灭火焰而不再继续进行燃烧。其燃烧等级达到UL94V-0级水平。d、LCP具有优良的电绝缘性能。其介电强度比一般工程塑料高，耐电弧性良好。在连续使用温度200-300℃，其电性能不受影响。间断使用温度可达316℃左右。e、LCP具有突出的耐腐蚀性能，LCP制品在浓度为90%酸及浓度为50%碱存在下不会受到侵蚀，对于工业溶剂、燃料油、洗涤剂及热水，接触后不会被溶解，也不会引起应力开裂。⒉应用a、电子电气是LCP的主要市场：电子电气的表面装配焊接技术对材料的尺寸稳定性和耐热性有很高的要求（能经受表面装配技术中使用的气相焊接和红外焊接）；b、LCP：印刷电路板、人造卫星电子部件、喷气发动机零件、汽车机械零件、医疗方面；c、LCP加入高填充剂或合金（PSF/PBT/PA）：作为集成电路封装材料、代替环氧树脂作线圈骨架的封装材料；作光纤电缆接头护套和高强度元件；代替陶瓷作化工用分离塔中的填充材料。代替玻璃纤维增强的聚砜等塑料（宇航器外部的面板、汽车外装的制动系统）。LCP已经用于微波炉容器，可以耐高低温。LCP还可以做印刷电路板、人造卫星电子部件、喷气发动机零件：用于电子电气和汽车机械零件或部件；还可以用于医疗方面。LCP可以加入高填充剂作为集成电路封装材料，以代替环氧树脂作线圈骨架的封装材料；作光纤电缆接头护头套和高强度元件；代替陶瓷作化工用分离塔中的填充材料等。 LCP还可以与聚砜、PBT、聚酰胺等塑料共混制成合金，制件成型后机械强度高。3注塑工艺
由于改性后的性能和用途级别相差很大，其加工工艺变数也很大，故应相应调整如下范围：⒈干燥：140℃～140～150℃ /5-7Hr⒉注塑温度：260～300～410℃⒊模 温：100～100～240℃
