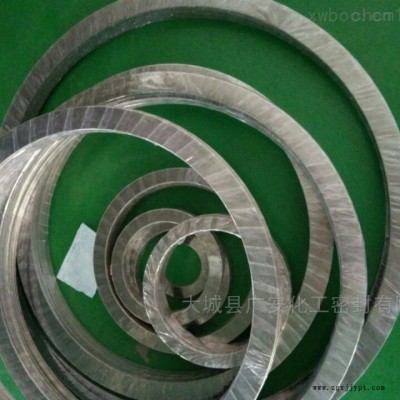

DN50精密金属缠绕垫定做耐溶剂金属密封垫

 石墨增强复合垫片******

石墨增强复合垫片由各种石墨增强复合板切割或冲制而成；主要用于各种腐蚀性、高低温介质中的法兰、观察孔壳盖、水位计等不位的密封。
规格：10-3000mm
使用温度：-200-650度
工作压力：3.5MPa

1.金属带

A. 采用厚度为0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷轧钢带，或由供需双方协商 确定。

B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷

C.不锈钢的硬度值HV≤200

DN50精密金属缠绕垫定做耐溶剂金属密封垫

 垫片的结构形势

基本型（A）型
基本型缠绕垫片在内径和外径处有风罪状不五入填料的金属带来保持垫片的压紧力和密封性能。基本型在压紧过程吕丰收在压力限，如压得过紧容易导致压溃而使密封失效，因此保证恰当的载荷非常重要，适用于樵槽法兰和凹凸面法兰。
内加强型（B）
坚固的金属内环起到加作用，内加环处于法兰内口和垫片主体内径之间，设计内径的目的阻止固体在法兰表面的聚集，减少流体的涡流作用，同时减少介质对法兰的MS
适用于凹凸面法兰

外加强型（C）型
外加型垫片利用个外环把垫片地定位在法兰表面上，同时，能起到加作用，防止垫片被压溃。适用于2500class以下的压力等。在600class以上的缠绕垫要求带有内环。适用于平面法兰和凸面法兰，
