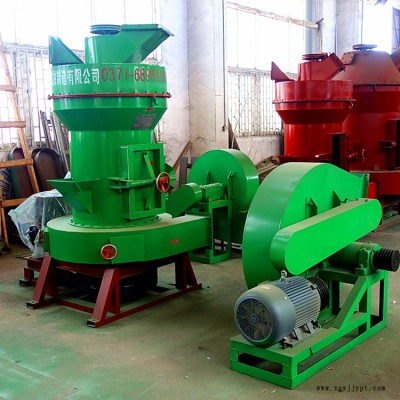

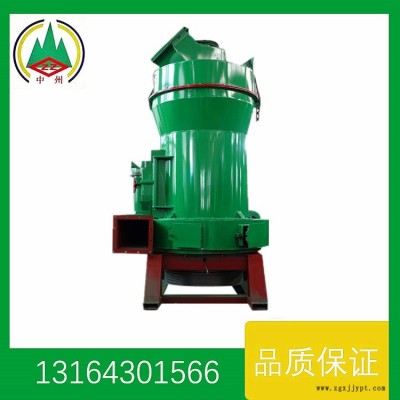

中州3R2115型炭黑雷蒙磨又称炭黑磨粉机，它适用加工炭黑和白炭黑，或者是经过碳化的废旧轮胎，都可以通过炭黑磨粉机进行磨粉加工。

雷蒙磨（雷蒙机）适用范围：

雷蒙磨（雷蒙机）主要适应于冶金、建材、耐材、冶炼、陶瓷、水泥、化工、矿山等矿产物料的磨粉设备。粉磨范围为：石英石、长石、陶土、页岩、膨润土、石膏、方解石、滑石、重晶石、萤石、粘土、大理石、石灰石、白云石、石灰、活性炭、高岭土、磷矿石、玻璃、锰矿、耐火材料、保温材料、白泥、石腊石、莫来石、双飞粉、麦饭石、凹凸棒、镁矿、铁矿石、铜矿石、硅矿、氧化铁镁、钡盐等硬度在莫氏7-8级，湿度在6%以下的各种矿石和矿产物的粉磨加工。

雷蒙磨（雷蒙机）主要结构：

雷蒙磨（雷蒙机）结构主要由主机、分析机、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中，主机由机架、进风蜗壳、铲刀，磨辊、磨环、罩壳及电机组成。

雷蒙磨（雷蒙机）工作流程：

大块状物经鄂式破碎机破到所需粒度后（如物料达到雷蒙磨（雷蒙机）进料粒度2公分的要求可以不需要破碎机），将需要粉碎的物料均匀连续的送入雷蒙磨（雷蒙机）主机磨室内，由于旋转时离心力作用，磨辊向外摆动，紧压于磨环，铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动而达到粉碎目的,粉磨后的粉子被风机气流带走，经分析机进行分机，符合细度的粉子随气流经管道进入大旋风收集器内，进行分离收集，后经出分管排出即为成品粉子。气流再由大旋风收集器上端回风管吸入鼓风机。本机整个气流系统是密闭循环的，并且是在正负压状态下循环流动的。如不需用提升机，储料仓，振动给料机，可人工均匀给料。在磨室内因被磨物料中有一定的含水量，研磨时产生热量导致磨室风量增加，为此通过调整风机和主机间的余风管来到气流的平衡，并将多余净化后排入大气中，布袋要经常抖动，以便排气效果好。

雷蒙磨（雷蒙机）工作原理：

雷蒙磨（雷蒙机）工作原理是磨辊在离心力作用下紧紧地滚压在磨环上，由铲刀铲起物料送到磨辊和磨环中间，物料在碾压力的作用下破碎成粉，然后在风机的作用下把成粉的物料吹起来经过分析机，达到细度要求的物料通过分析机，达不到要求的重回磨腔继续研磨，通过分析机的物料进旋风分理器分离收集。在磨室内因被磨物料有一定的含水量，研磨时产生热量导致磨室内气体蒸发改变了气流量，以及整机各管道连接不严密使外界气体被吸入，使循环气流风量增加，导致磨粉机出粉少甚至爆机，对此，雷蒙磨已经在机体上部设置有防爆措施，可以限度的避免雷蒙磨整机带来的意外伤害，同时，此种情况还可通过调整风机与主机间的余风管来达到气流的平衡，并将多余的气体导入小旋风收集器内，把余气带入的细粉子收集下来，然后由小旋风收集器上段排气管排入大气中，或导入收尘器内使排空气体净化，不过，对操作人员的技术要求比较高，而且需要及时发现并调整。

小型炭黑雷蒙磨型号及技术参数：

小型雷蒙磨粉机生产线：

炭黑磨粉机生产线：
