聚丙烯纤维

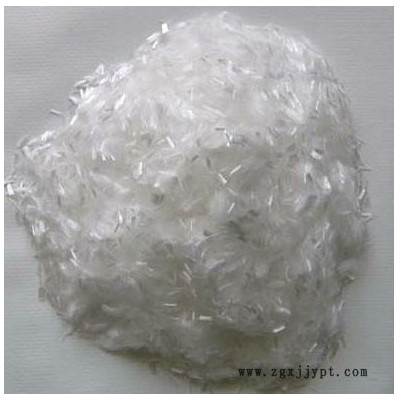

       产品简介聚丙烯纤维以聚丙烯为原料，经特殊的生产工艺及表面处理技术，确保其在混凝土中具有**的分散性以及与水泥基体的握裹力，且抗老化性好，可保证在混凝土中长期发挥功效。聚丙烯纤维化学性质稳定，只依靠改变混凝土的物理结构而改善混凝土的性能，其本身不发生任何化学反应。同混凝土骨料、外加剂、掺合料的水泥混合后其化学、物理性能稳定，故与混凝土材料有良好的亲和性。聚丙烯纤维可有效的增强混凝土的韧性、有效的控制混凝土塑性收缩、干缩、温度变化等因素引起的微裂纹，防止及抑制裂缝的形成和发展，有效地改善混凝土/ 砂浆的抗裂抗渗性能及抗冲击、抗冲磨、抗冻融、抗震能力。

 二、主要功能 1． 抗裂性能聚丙烯纤维在混凝土/ 砂浆内部形成均匀的乱向支撑体系， 能有效阻止混凝土/ 砂浆内原生裂缝的发生和发展，减少裂缝的数量和尺寸， 有效阻碍骨料的离析，保证泌水均匀，阻碍沉降裂缝的形成。 2. 提高抗渗性能聚丙烯纤维可有效抑制混凝土/ 砂浆的早期干缩裂缝及离析裂缝的产生和发展，有效地抑制连通裂缝的产生，大大提高混凝土/ 砂浆的密实行，从而提高混凝土/ 砂浆的抗渗性能。0.6-0.9 kg/m3 掺量的聚丙烯纤维混凝土比普通混凝土的抗渗能力提高70%以上。 3. 提高耐磨性能和抗冲击性能聚丙烯纤维能有效地控制混凝土拌合料的泌水现象，降低水泥颗粒、砂粒的离析作用，改善机体界面的粘结性能，形成更为牢固的混凝土表面。聚丙烯纤维同时能吸收冲击能，有效减少裂缝，增强介质材料连续性，减小冲击波被阻断引起的局部应力集中现象，故能大大提高混凝土抗冲击性能。 4．提高抗冻性能加入聚丙烯纤维能在混凝土内部引入微量空气，这样，因冻融循环导致混凝土膨胀收缩而破坏的游离水，可以进入这些微气泡中，从而降低早期冻融损害。同时聚丙烯纤维还可以缓解温度变化而引起的混凝土内部应力的作用，阻止温度裂缝的扩展，此外，混凝土抗渗能力的提高也有利于其抗冻能力的提高。 5．提高韧性聚丙烯纤维可大大提高混凝土的韧性，提高抗裂变形能力，特别对于改善高强混凝土的脆性有重要的意义。

 三、主要技术指标材料 聚丙烯 纤维类型 束状单丝比重 0.91 吸水性 无熔点 160 oC ~172 oC 抗拉强度 >358 MPa 安全性 无毒材料 弹性模量 >3900 MPa 抗酸碱性 极高 拉伸极限 >15% 导电性 低 纤度 2.08~15 D 导热性 低 规格 19mm, 9mm, 6mm,3mm

四、建议掺量 混凝土/ 砂浆中通常掺量：0.6 – 1.0 kg/m3 特殊技术要求和工程需要，可提高掺加量至：1.0 – 1.5 kg/m3

五、聚丙烯纤维长度混凝土：19 mm、25 mm；砂浆：9 mm、6 mm ；腻子、耐火材料：3 mm、 6 mm

六、包装标准包装 0.6 – 0.9 kg/袋其它包装可根据用户需要.

上海舜水化工有限公司  Tel: 021-64607780    Fax:021-64607790    Http://www.sensure.cn

联系人：胡文忠
地址：上海市闵城路199弄17号401室
