产品价格￥3990.00元/个
产品品牌申耐
最小起订≥1 个
供货总量10000 个
发货期限自买家付款之日起 天内发货
浏览次数970
企业旺铺http://m.hjfhf.cn/com/nbpv/
更新日期2022-04-20 00:51
品牌： |
申耐 |
所在地： |
上海 |
起订： |
≥1 个 |
供货总量： |
10000 个 |
有效期至： |
长期有效 |
往复单元： |
隔膜泵 |
驱动方式： |
气动 |
| 往复单元 | 隔膜泵 |
|---|---|
| 驱动方式 | 气动 |
| 用途 | 流程泵 |
| 流量 | 57升/分钟 |
| 最大供气压力 | 0.5 |
| 工作压力 | 0.5 |
| 空气消耗量 | 6 |
| 材质 | 工程塑料 |
| 产地 | 上海 |
| 出口压力 | 0.5 |
| 功率 | 1.5KW（kw） |
| 吸程 | 4.5-7.6 |
| 性能 | 自动 |
| 扬程 | 20 |
| 原理 | 隔膜泵 |
| 允许颗粒值 | 2.5 |
| 品牌 | 申耐泵阀 |

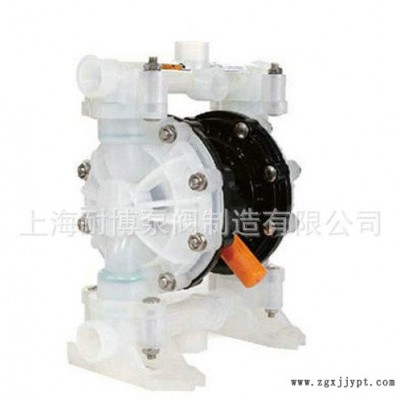

| 型号 | NBQ3-20 BQ3-25 |
************************************************************************************************************************************************************************************
【温 馨 提 示】
产品图片属性及价格仅供参考，详情请来电或旺旺咨询！
零部件明细表
| 序号 | 名称 | 序号 | 名称 | 序号 | 名称 | 序号 | 名称 |
| 01 | 进气嘴 | 02 | 气阀盖 | 03 | 气阀盖密封圈 | 04 | 引导块 |
| 05 | 引导块垫片 | 06 | 进料口（上盖 | 07 | 隔排 | 08 | 内夹板垫片 |
| 09 | 夹板螺丝 | 10 | 聚胶膜片 | 11 | 四氟膜片 | 12 | 外夹板 |
| 13 | 板螺 | 14 | 滑块 | 15 | 助动杆 | 16 | 立柱 |
| 17 | 球座O型圈 | 18 | 球座套 | 19 | 球阀 | 20 | 球座挡片 |
| 21 | 球座O型圈 | 22 | 堵头 | 23 | 助动杆O型圈 | 24 | 活塞V型圈 |
| 25 | 滑块 | 26 | 气阀室 | 27 | 气阀室座垫片 | 28 | 气阀室座 |
| 29 | 消声器 | 30 | 活塞 | 31 | 气阀室垫片 | 32 | 进料口(下盖) |
| 33 | 连杆轴V型圈 |
|
|
|
|
|
|
规格参数
| 型号规格 | NBQ3-20 | NBQ3-25 |
| 最大工作流量 | 57升/分钟 | 57升/分钟 |
| 最大工作压力 | 0.7Mpa | 0.7Mpa |
| 流体出口尺寸 | 20mm | 25mm |
| 流体进口尺寸 | 20mm | 25mm |
| 空气进口尺寸 | 1/4in.npt(f) | 1/4in.npt(f) |
| 最大虹吸高度(干抽) | 4.5m | 4.5m |
| 最大虹吸高度(湿抽) | 7.6m | 7.6m |
| 最大输送固体颗粒 | 2.5mm | 2.5mm |
| 最大空气消耗量 | 28scfm | 28scfm |
| 每往复流量 | 0.04gallon(0.15lpm) | 0.04gallon(0.15lpm) |
| 最大往复速度 | 400cpm | 400cpm |
| 泵主体结构材质 | 铸钢、铝合金、PP、不锈钢、PTFE | |
