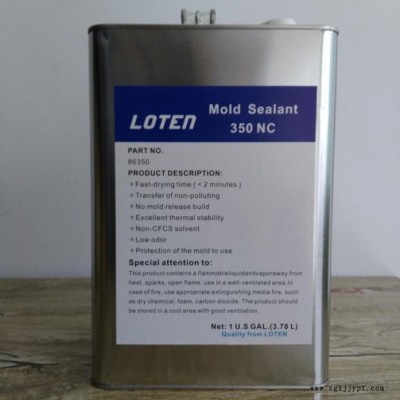

简述：

Release Coating LoTen 350NC 是性能优良的溶剂型氟素脱模剂，可以为绝大多数脱模作业提供多种脱模应用，无脱模积聚，不会发生转移，高温稳定。该产品为半**性脱模离型剂，可以与模具表面通过化学键结合形成致密微膜层，用于环氧树脂,不饱和聚酯树脂，乙烯基树脂,酚醛树脂等热固性树脂及热塑性塑料制品的脱模应用。

产品优点：

理化性质：

※外观--透明液体

※ 溶剂--脂肪族烃、芳香烃

※ 比重－0.75±0.05

※ 闪点－32℃ (90°F)

※ 保质期--自生产之日起保存一年

※ 特别注意事项－对湿气敏感，在不使用时要保证容器密闭。

※ 固化后的热稳定性--400℃,750°F。

※ 操作温度－5℃-60℃

模具准备：

模具表面要清洁，除去所有的杂质，蜡，脱模剂及其他残留。可用LoTen mold cleaner 100清洗剂或其它合适的溶剂清洗模具作业表面。如模具作业表面有较强的树脂物质残留，可以采用打磨的作业方式，然后再用溶剂清洁残余物。新模具和多孔模具使用前请用专用模具封孔剂进行封孔处理。

使用方法：

Release Coating LoTen 350NC?可在常温至60℃ 的模具表面涂敷，可以采用擦拭、喷涂或刷涂的方式进行作业。对于喷涂作业时，应使用常规设备并确保气体干燥（可使用空气干燥机去除空气中的水分）。

※ 在使用Release Coating LoTen 350NC作为脱模应用时，要在模具的全部工作表面涂一层薄薄的涂层，涂层必须连续均匀并保持湿润。建议从局部开始作业然后逐渐扩大至全部作业面积。

※在**次使用时，建议涂3-4层，在两层涂敷作业之间应停留5分钟以确保前一层的溶剂完全挥发。

※ **一层涂层固化室温条件下需30分钟，可通过对模具加热至100-150℃将固化时间缩短至5分钟。

※当Release Coating LoTen 350NC与模具作业表面结合良好时，可得到**好的脱模效果**初几次脱模作业后，再涂敷一层Release Coating LoTen 350NC，可以增强脱模效果。

补涂

补涂作业建议在底层脱模聚合物未被破坏之前进行，这样可以提升脱模优势，可在模具的全部作业表面或比较难脱模的表面擦拭、喷涂或刷涂一层薄薄的涂层。

可燃性及储存

Release Coating LoTen 350NC包含有可燃性溶剂，该产品应当在通风条件良好的环境下使用。并储存在干燥阴凉的地方。详细的安全信息请参考MSDS。
