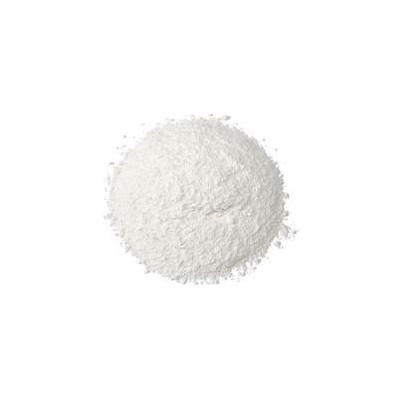

我公司研发的LT-Z沥青阻燃剂产品是一种粉末状阻燃剂。

一、LT-Z阻燃改性剂产品的理化指标

二、LT-Z阻燃剂在沥青混合料中的工作机理：

（1）凝固相阻燃机理

阻燃剂如含磷阻燃剂、ZnBO3等，受热时在可燃物表面形成不可燃的炭化膜或玻璃状膜，而隔绝了氧气与可燃物的接触；

（2）阻隔热量机理

阻燃剂Mg(OH)2、Al(OH)3等受热分解，反应本身吸热，同时生成的H2O也吸收大量的热量，从而阻断了热量传递链，并降低了可燃物的表面温度；

（3）气相阻燃机理

如含氮阻燃剂、含溴阻燃剂(DBPDO)等受热时释放出大量不可燃气体覆盖在可燃物表面，隔绝了可燃物与氧气的接触，并稀释了可燃气体的浓度。

三、氧指数

LT-Z在沥青中不同掺量氧指数的检测结果见下表所示。

由上表得知：阻燃剂对沥青的阻燃性能提高并不是无限的，具有一定的局限性，且根据沥青的不同有一个**掺量范围，一般选用5%~7%，阻燃效果**明显。

四、施工工艺

为使LT-Z阻燃剂能够均匀的分散到沥青混合料中，LT-Z阻燃剂加入后应先与集料进行干拌，然后再喷入热沥青进行湿拌。严格控制拌和温度和拌和时间，每盘料拌和温度差异小于5℃，拌和时间差异小于5s。

1、热集料加热温度控制在190～200℃之间。

2、在拌合加料计量控制下，将LT-Z阻燃剂和热集料同时加入到拌合缸中进行干拌。干拌时间比常规集料干拌时间延长5s左右。

3、改性沥青预热温度控制在170～180℃。

4、在LT-Z阻燃剂和热集料干拌后，噴入预热到170～180℃的热沥青进行湿拌。湿拌时间比常规湿拌时间延长10s左右，湿拌总时间控制在35～40s左右，以拌合均匀无花白料为宜。

5、阻燃沥青混合料出料温度约为170～185℃。

6、将拌合好的沥青混合料用自卸车运至摊铺施工现场，自卸车载重量不小于20t。同时应注意保温措施。

7、阻燃沥青混合料的摊铺、压实。

8、开放交通。
