名 称

使 用 材 料

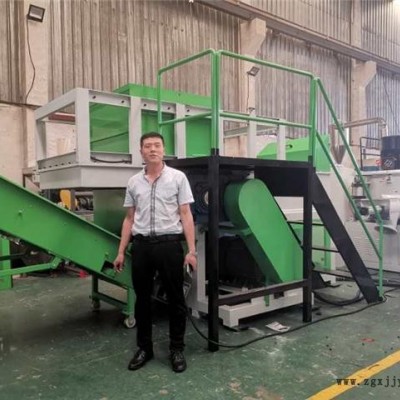

A单轴撕碎机1000型

a,机箱

1,机架底架采用100×100×5mm钢管制作,

用25mm钢板制作,带有4只起吊耳环,整体牢固,机箱与底架采用焊接方式连接。

3,进料斗尺寸：1000*1200mm,斗为移动式,。

b,液压系统

1,液压泵采用4KW油压,压力可达800㎏。

2,液压缸型号采用100×1300,数量：2支。

3,液压推料器采用16mm钢板制作,左右及底平面采用耐磨材料加于保护,推料架前端带有齿型及齿条卡料装置,确保物料撕碎时不打滑。

c,电机

1,电机采用国内江苏仪能电机股份。

2,55KW-4极卧式电机。

d,减速器

1,采用德资企业,浙江瑞德森公司产品。

2,型号为H2HH7-18:1。

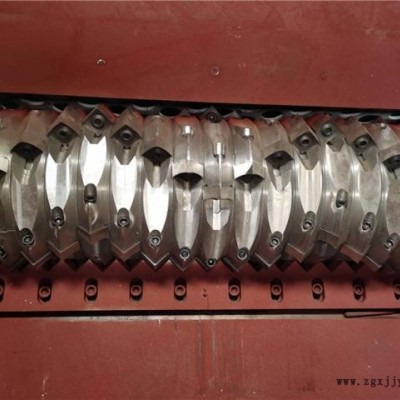

e,刀轴

1,采用45#钢经锻打,热处理,车加工精铣而成。

2,整体坚固耐磨。

3,刀轴外径Φ385mm。

4,刀轴有效长度：1000mm。

5,刀轴转速：70转/分。

f,轴承

1,轴承采用国内瓦房店产品。

2,选用的轴承带有锁紧装置内径140mm。

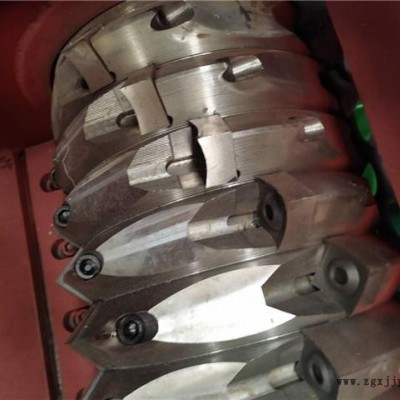

g,刀具

1,刀严格采用SKD-11材质,刀具耐磨,抗冲力强。

2,动刀尺寸：共68把(D2)。

3,定刀尺寸：共2把。

h,筛网

1,筛网采用10mm钢板制作。

2,筛网孔径为Φ50mm,也可根据客户实际撕碎的物料另配。

i,电器控制

1,控制系统全程由PLC控制,电机过载时实现停机,并主轴反转,从而保护电机。

2,电器标配为国内德力西电器。

3,控制电箱采用2mm钢板制作,外表经喷塑处理,每个按标带有清晰的标号。

j,外表油漆

1,外表油漆,常规为白色与绿色。

2,移动斗采用白色,电机护罩采用绿色,也可根据客户所需而订。

k,产量

1,撕碎机产量为500

2,块料800㎏/h

l,外形尺寸及重量

1,整机外形尺寸：定制

2,整机重量：4800公斤
