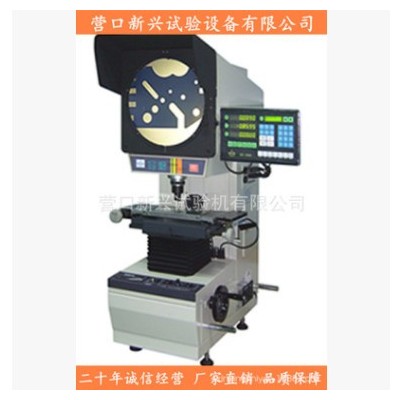

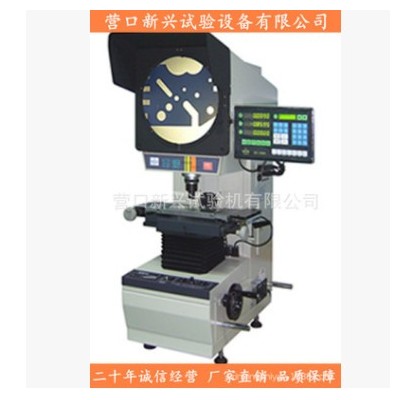

CPJ-3015型光学投影仪

一、简介：

投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光

照明下，轮廓测量误差小于0.08%；坐标测量示值误差可达(3+L/50)

μm，L为被测长度(单位：mm)。

二、技术参数：

1、金属台面尺寸：340*152mm

2、玻璃台面尺寸：196*96

3、X坐标行程：150mm

4、Y坐标行程：50mm

5、Z坐标行程（调焦用）：90mm

6、仪器测量精度：3+L/50

7、X,Y坐标数显解析度：0.5μm

8、投影屏尺寸：φ312mm，适用范围＞φ300mm

9、投影旋转范围：0-360°

10、旋转角度数显解析度：1′或0.01°

11、放大倍数：10X, 20X, 50X， 100X(客户可根据产品要求任选

一款镜头)

12、物方线视场： ?30  ?15  ?6  ?3

13、物方工作距： 77.7mm，44.3mm， 38.4mm， 25.3mm

14、数据处理系统：Dc-3000多功能数据处理系统，全中文显示可

做多点采样，座标旋转，点、线、距离，角度检测

15、仪器照明：透射与反射照明光源均为24V，150W卤素灯

16、仪器电源：110V/220V(AC)，50/60Hz，总功率400W

17、冷却方式：强制风冷(3轴流风扇)

18、外形尺寸：770×550×1100mm

19、仪器重量：160kg
