江苏威拓超声波设备有限公司生产的VW-700振动摩擦焊接机专业用于焊接不规则形状热塑性工件的焊接设备，该设备可以焊接450mm2大型塑料工件，焊接长度可达到1200mm左右，模块化结构组件。加工效率高，节能省电，焊接时间短，废品率低等特性!配备数字振动轨迹控制变频功率源，具有自动谐振和频率自动追踪调整功能，触摸屏显示控制等专业控制软件!典型应用于汽车零部件安全气囊支架焊接、风道焊接、副仪表台焊接、扰流板焊接、托盘等大型塑性工件的焊接。

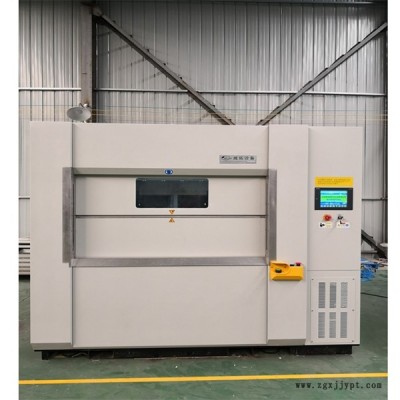

VW-700线性振动摩擦焊接机 :

整机尺寸：宽1245mm 长2560mm高2240mm
上模具重量：5~70Kg
焊接面积：450c㎡                          振幅：0.7-1.8mm
振动频率：220-260HZ                    负载振动输出：30KW
电压：AC380V ,3相                        输入容量：47KVA
系统控制：PLC 三菱FX3U                触摸屏：三菱GT11系列
熔接方式：时间模式   深度模式       储存结果：100个
焊接结果分析：合格 不合格            多阶段压力控制
环境温度：0-50℃                          台面行程：500mm
台面移动速度：250mm/s()              台面压力：2500kg
安全门开启空间：宽1500mm  高790mm
总机重量：4350kg

设备特点&功能
◎使用高频率、摩擦效率提高      ◎振动轨迹控制技术
◎自动保持振幅恒定                   ◎使用AMPA驱动方式
◎可控线性输出功率                   ◎自动快速谐振频率功能
◎ 焊接结果判断品质功能            ◎分阶段焊接功能
◎多模式深度、时间焊接功能      ◎焊接参数自动保存功能
◎多语言操作人机界面                ◎易于操作的触摸智控系统
◎模具编号识别功能                   ◎自动真空吸紧功能
◎夹具动作编程控制功能             ◎模具安全保护接口功能
◎外部功能扩展                         ◎ 多重隔音防护装置


振动摩擦焊接机可接合汽车部件，下面为振动熔接在汽车零部件工业中的应用实例。
1、气缸盖罩              2、正时齿带盖            3、进气歧管
4、空气接头              5、油箱                  6、进气管
7、燃油滤清器            8、燃油分割器            9、机油滤清器
10、真空箱               11、洗涤箱               12、贮水池
13、水泵盖               14、动力转向油箱         15、暖风气芯
16、碳罐                 17、防尘盖               18、仪表板
19、仪表组件             20、杂物箱               21、扬声器盒
22、中央仪表盖           23、仪表组件盖           24、空气管
25、停车灯               26、车门内饰板           27、零部件架
28、散热器护栅           29、保险杆               30、保险杆支架
31、示廊灯               32、牌照架               33、后发光器

34、尾灯透镜             35、后置物板
